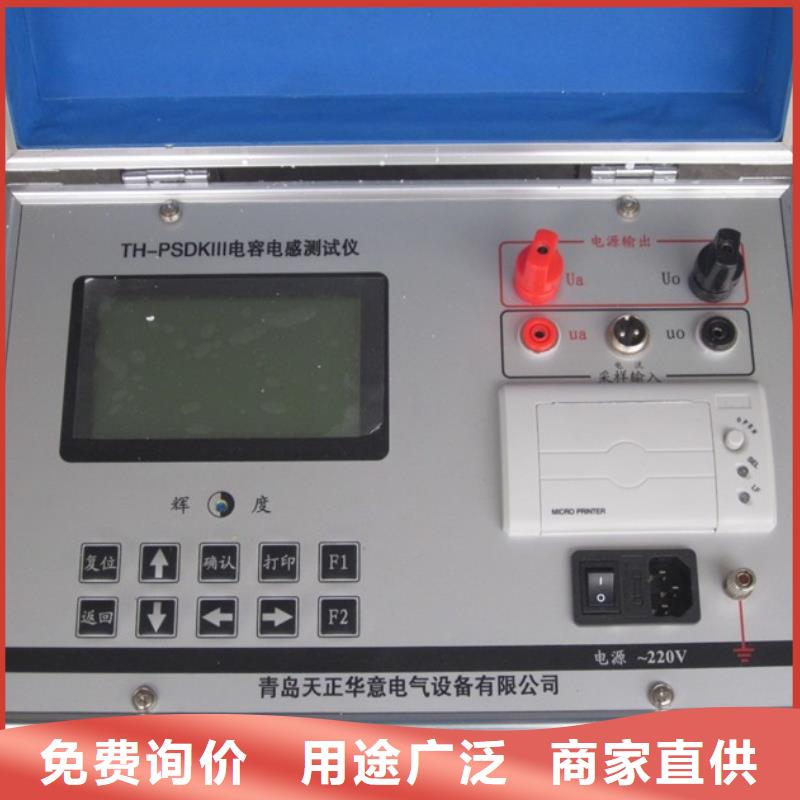

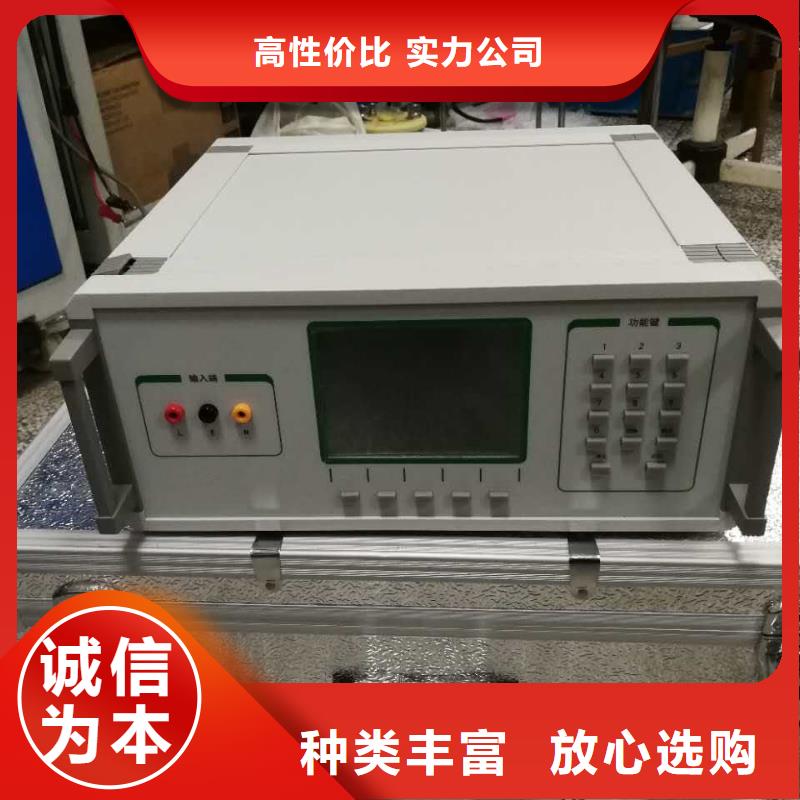

安徽芜湖电容电流测试仪测量原理电容电流测试仪是从PT 开口三角侧来测量系统的电容电流的。其测量原理如图1所示。图1 测量原理图在图1中，从PT二次开口三角处注入不同频率的电流信号（频率非50Hz，目的是为了工频信号的干扰），在PT高压侧A、B、C三相感应出3个电流方向相同的电流信号，此电流为零序电流，因此它在电源和负荷侧均不能流通，只能通过PT和对地电容形成回路，所以图1又可简化为图2。图2 简化物理模型根据图2的物理模型就可建立相应的数学模型，通过检测测量信号就可以测量出三相对地电容值3C0，再根据公式I=3ωCOUφ（Uφ为被测系统的相电压）计算出系统的电容电流。3 功能及特点3.1 测量范围更宽，测试速度更快。3.2 支持3PT连接方式、两种4PT连接方式、1PT连接方式现场电容电流测量。3.3 工业级彩色液晶显示屏，分辨率320×240点阵，强光下可读。3.4 人机交互界面更加友好：(1)对于一些重要的操作及参数设置，显示其提示信息和帮助说明。(2)测量结果及相关参数显示和打印更加详细，便于用户日后分析。(3)选择PT连接方式时，可显示各种PT连接方式下的接线原理图，便于用户判别现场PT连接方式及测试线连接位置。(4)屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。3.5 实时测量和显示零序3U0电压值，便于用户判断系统工作状态；并且，在测量工程中如果发现零序3U0电压过高，可自动停止测量过程。3.6 具备多重零序3U0过压保护电路，测试仪输出端可耐受AC100V 50HZ电压而不损坏。3.7 内置全数字变频逆变电源，具有输出频率准确、输出电流可调、输出效率高、发热量小、体积小、重量轻、长时间工作稳定等特点。3.8 具备输出短路保护功能。3.9 具备实时时钟，可实时显示当前时间和日期；测量结果包括测量日期及时间。3.10 测量数据存储方式分为本机存储和优盘存储，其中本机存储可存储测量数据150条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。3.11 热敏打印机打印功能，快速、无声。3.12 体积小、重量轻，方便携带使用。4 技术指标4.1 电容电流测量4.1.1 测量范围：0.3μF～200μF 1A～400A4.1.2 准确度： ±(读数×5%+2字)4.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）4.1.4 电压等级：0.1KV～99.9KV连续可调4.2 零序3U0电压测量4.2.1 测量范围：1V～100V AC 50HZ4.2.2 准确度： ±(读数×1%+10字)4.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）4.3 使用条件及外形4.3.1 工作电源：AC100-240VAC 0.8A, 50/60Hz4.3.2 仪器重量：4.5Kg4.3.3 仪器体积：320mm(长)×270mm(宽)×150mm(高)4.3.4 使用温度：-10℃～50℃4.3.5 相对湿度：＜90%，不结露
